Izgradnja biogasnog postrojenja sa farmom za tov junadi

Izgradnja biogasnog postrojenja sa farmom za tov junadi,kat. parceli broj 1012/1 KO Jarak, potez “Oderovci” u Jarku

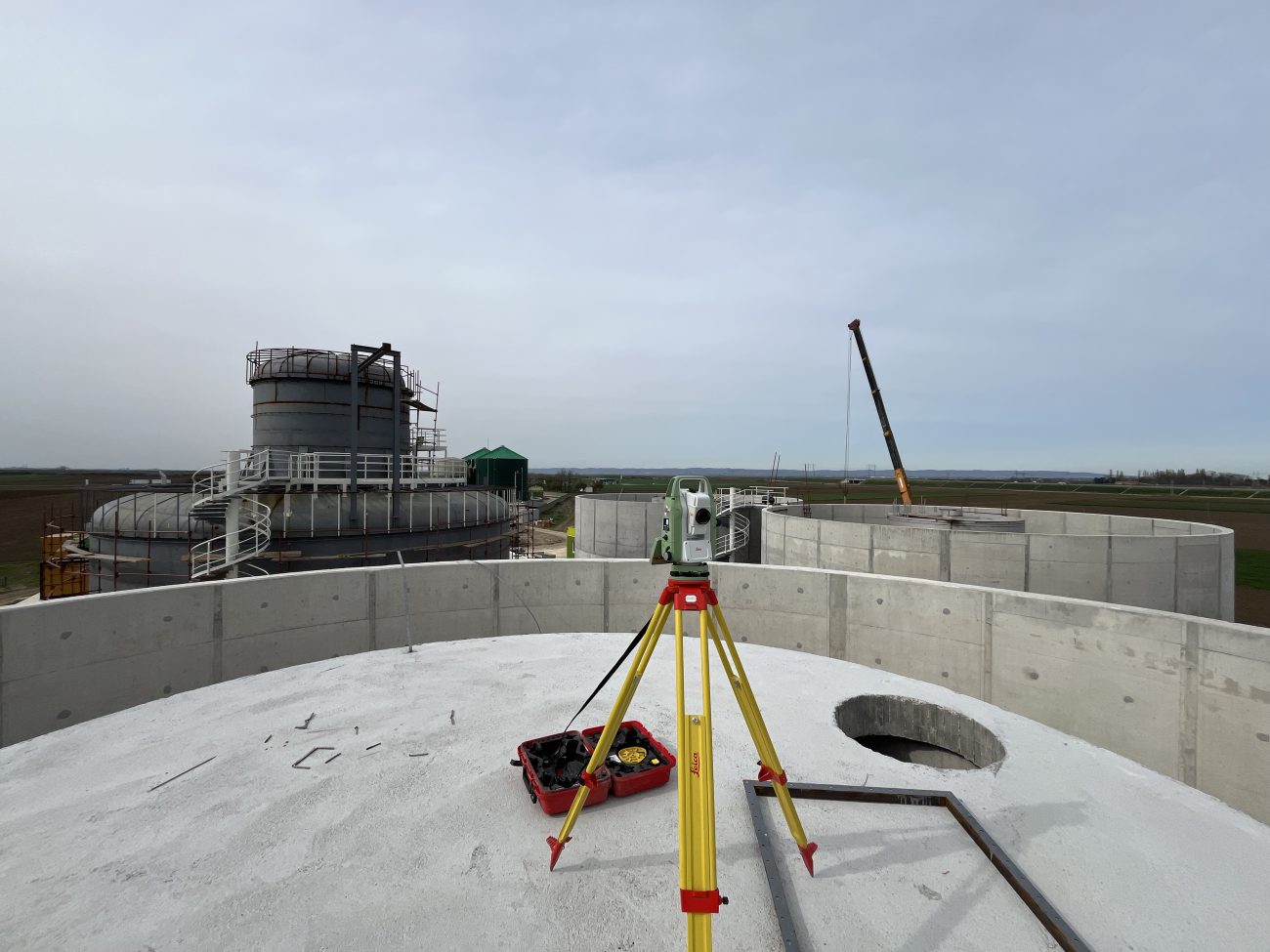

Biogasno postrojenje je sačinjeno od 23 objekta.

Postfermentori 1 i 2 sa skladištem sirovog gasa

Betonski cilindrični vodonepropusni fermentori su rezervoari ukupnog spoljašnjeg prečnika  21,0m

sa ravnim dnom. Post Fermentori su postavljeni na osovinskom rastojanju od cca 22,90m. Zidovi

fermentora su debljine cca 50cm sa slojevima izolacije. Korisna visina fermentora je cca 8,0m, dok

je ukupna visina sa krovnom membranom cca 11,40m. Post fermentori su pokriveni krovom

paraboličnog preseka. Unutar fermentora nalaze se tankovi ukupnog prečnika 6,40m, sa stubom u kojem se nalaze instalisanse mešalice.

Glavni  Fermentor

Cilindrični vodonepropusni fermentor je rezervoar unutrašnjeg prečnika cca 20,0m sa

ravnim dnom. Glavni Fermentor je postavljen na osovinskom rastojanju u odnosu na  „Tank za

sladistenje cistog gasa“od cca 29,00m. Zidovi fermentora su od čelika.

Korisna visina Glavnog fermentora u nizim – spoljinim komorama iznosi cca 7,45m, dok je  korisna

visina središnje – glavnne komore iznosi cca 15,05, m. Glavni  fermentor je pokriven krovom

paraboličnog preseka

Fermentor za fermentisani ostatak sa skladištem gasa

Betonski cilindrični vodonepropusni rezervoar unutrašnjeg prečnika cca 20,0m sa ravnim dnom.

Rezervoar  je postavljen na osovinskom rastojanju u odnosu na  „Glavni fermentor“od cca 29,00m.

Zidovi fermentora su debljine cca 50cm sa slojevima izolacije. Korisna visina rezervoara iznosi cca

8,00m, dok je  ukupna visina iznosi cca 11,30, m. Rezervoar  je pokriven krovom paraboličnog

preseka. Unutar rezervoara nalaze se Rezervoar za skladištenje biofiltrata ukupnog

prečnika 6,50m.

Rezerovar za vodu

Armirano-betonski tank. Dimenzije rezerovara za skladištenje vode  unutrašnji prečnik 8,0m,

spoljašnji prečnik 9,0m, korisne visina 2,5m.

Stanica za suspenziju / rezervoar za bio kiseline

Armirano-betonski tank. Dimenzije stanice  iznose unutrašnji prečnik 8,0m, spoljašnji prečnik 9,0m,

korisne visina 4,0m. Središnji deo objekta predstavlja rezervoar Bio kiseline.

Operativni centar

Objekat upravna zgrada dimenzija u osnovi upravne zgrade  je cca 13,50m x 7,00m, spratnosti P.

Stanica za usitnjavanje i unos sirovine

Objekat spratnosti P+1, dimenzija 20x12m.

Skladište đubriva

Objekat spratnosti P+1, dimenzija 20x15m. Untar objekta nalaze se dve stanice za separaciju dimenzija 3x2m.

Generatorska trafostanica

Objekat je u osnovi dimenzija 4.3 X 3.55m.

Trafostanica sopstvene potrošnje

Objekat je u osnovi dimenzija 4.3 x 2.8 m.

CHP Postrojenje (Combinedheatandpowerplant)

Objekat je u osnovi dimenzija 13.60 x 3.00 m visine 3m. Površina objekta iznosi 36.94 m2
