Deonica: most preko reke Save kod Ostružnice – Bubanj Potok, most br.10
| Lokacija mosta na stacionaži | Most br. 10 na km 582+699.50 – sektor 4 (izvođenje radova na projektu obilaznice Beograda, izgradnja autoputa E70/75, deonica: Most preko reke Save kod Ostružnice – Bubanj potok (sektori 4,5,6)) |
| Dužina mosta i rasponi | 9h45 m |
| Statički sistem mosta | Dispozicionim rešenjem projektovan je kontinualni ram na devet polja, raspona po: 45m. Ukupna dužina konstrukcija je 405m. Ukupna širina jedne konstrukcije: 1,75 + 11,5 + 2, = 14,45m. |

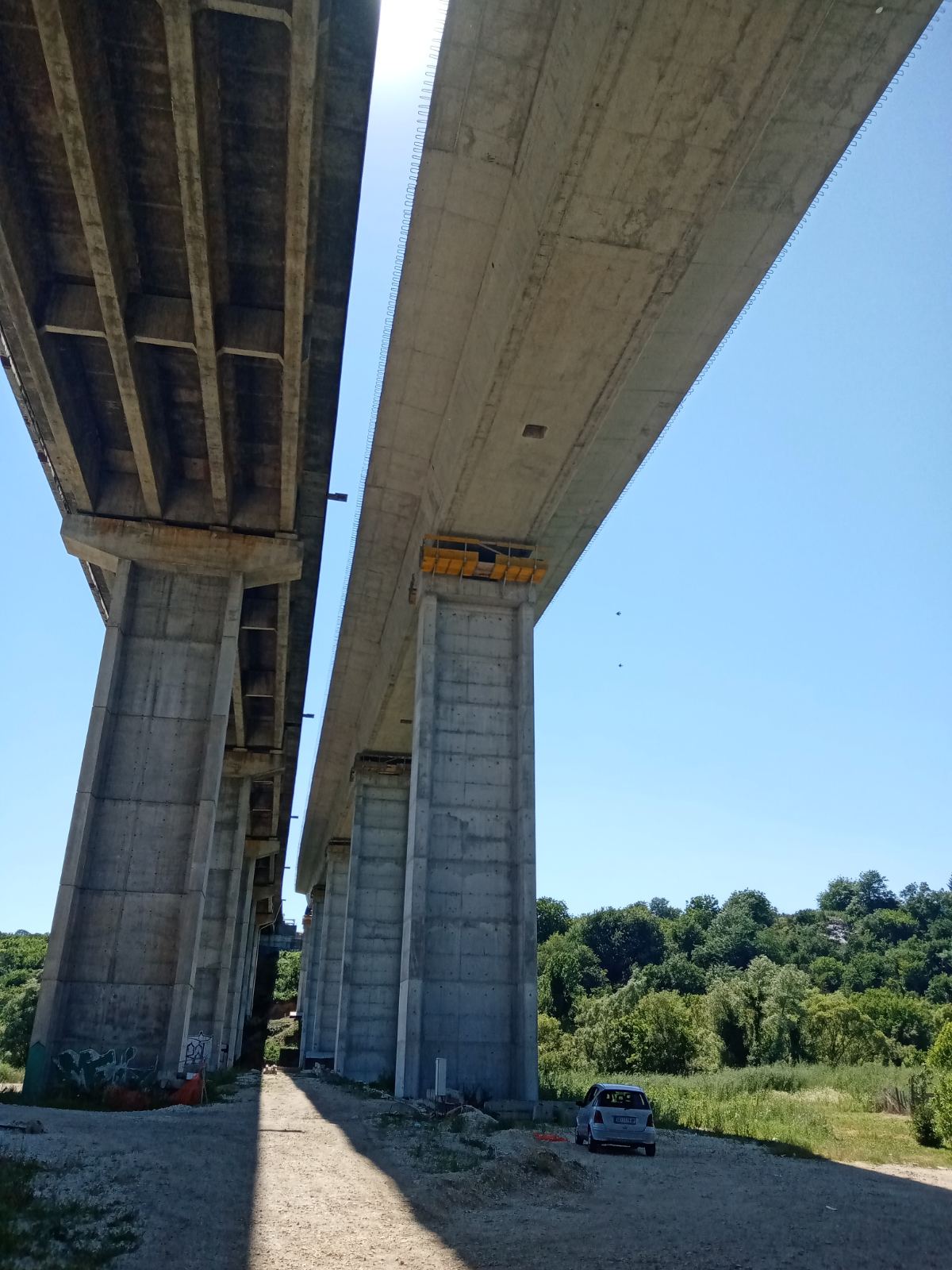

| Poprečni presek mosta | Gornji stroj obe konstrukcije je projektovan kao jednoćelijski, prethodno napregnut nosač sandučastog preseka. U sredini nosača visina je konstantna i iznosi 3,9m. Donja ploča je širine 5,60 m, promenjive debljine, od 25 cm u polju, do 55 cm iznad oslonaca. Sanduk ima dva kosa rebra širine 45 cm u polju i 60 cm kod oslonaca i na mestu nastavljanja kablova. |

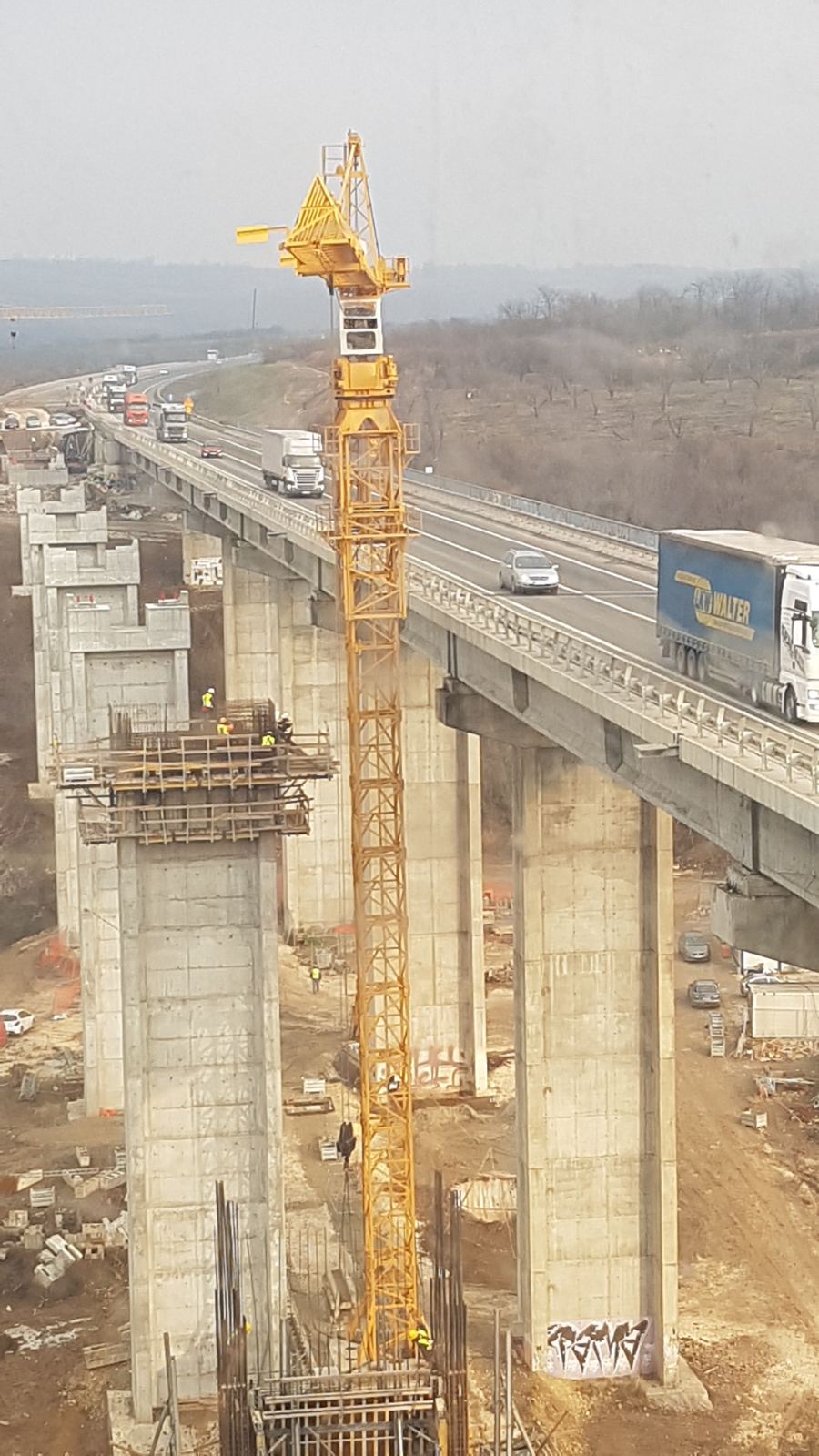

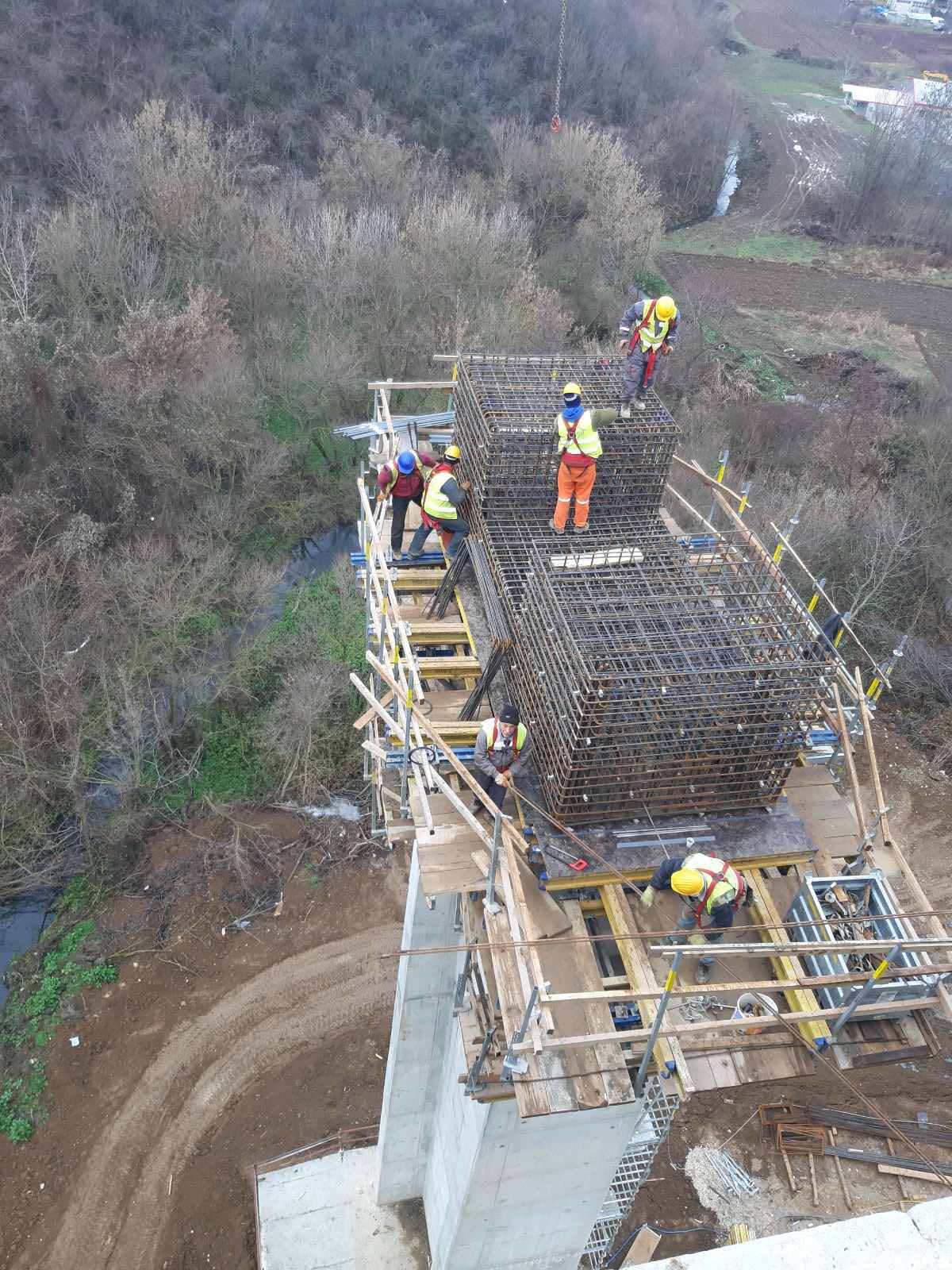

| Stubovi mosta karakteristike | Srednji stubovi su ” N ” preseka visine od 20-25m. Središnji deo stuba je dimenzija 4,76 h 0,4m, a krajevu su 3,41m h 0,62m. |

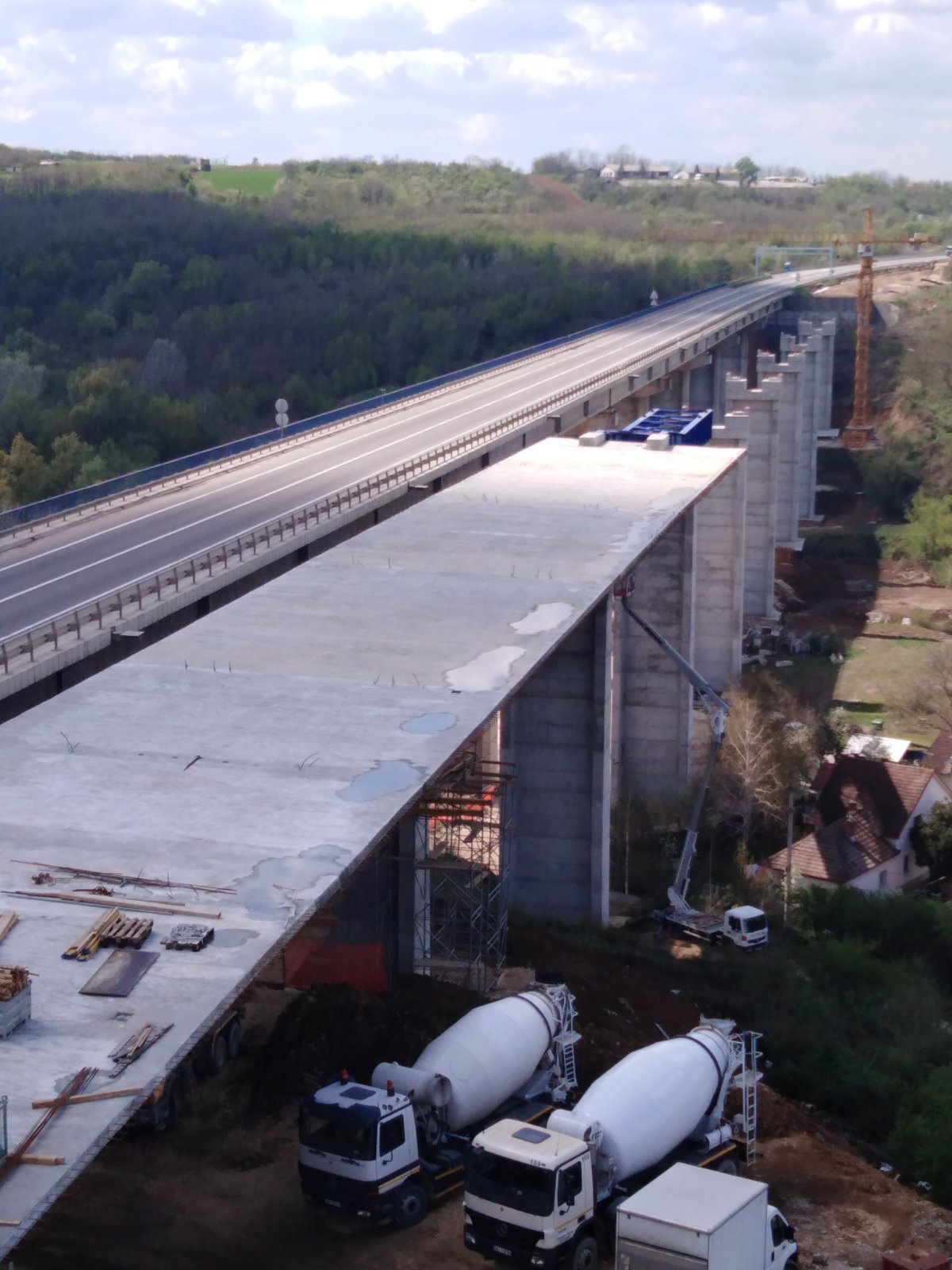

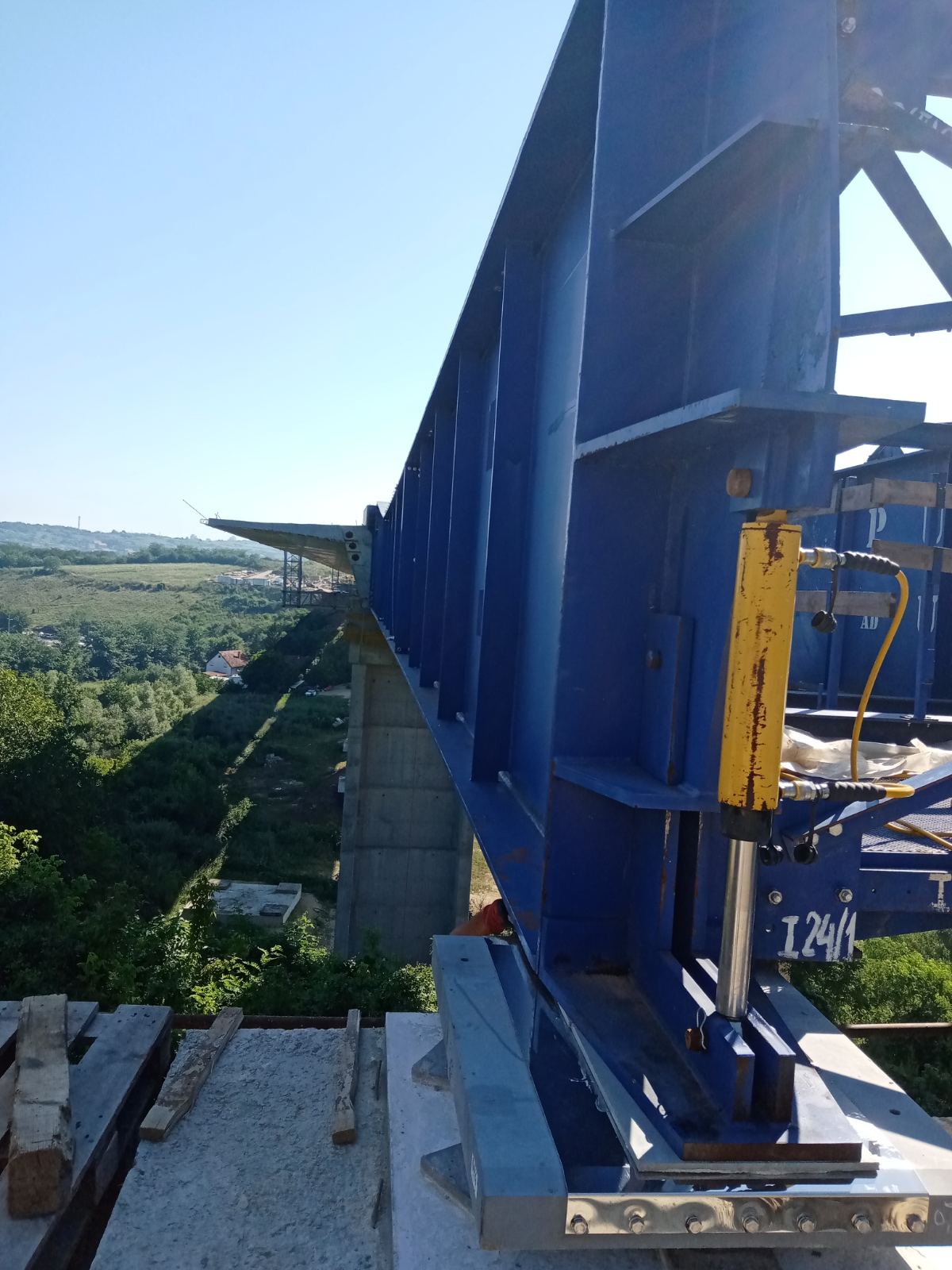

| Tehnologija izgradnje mosta | Rasponska konstrukcija je izvođena metodom nagurivanja. Nosač je izrađen iz 19 faza ( tri faze po 17,03m i šesnaest faza po 22,5m). Kod obalnog stuba je urađena radna stanica sa čeličnom nadstrešnicom ispod koje su se vršila šalovanja, armiranja i utezanja nosača. Pomoću hidraulike, čeličnih vodilica i čeličnog kljuna je vršeno pomeranje rasponske konstrukcije. |
| Ukupno betona | 5900 m3 |
| Ukupno armature | 870 t |
| Ukupno kablovi | 160 t |
| Godina izvođenja radova | 2019-2020 |
